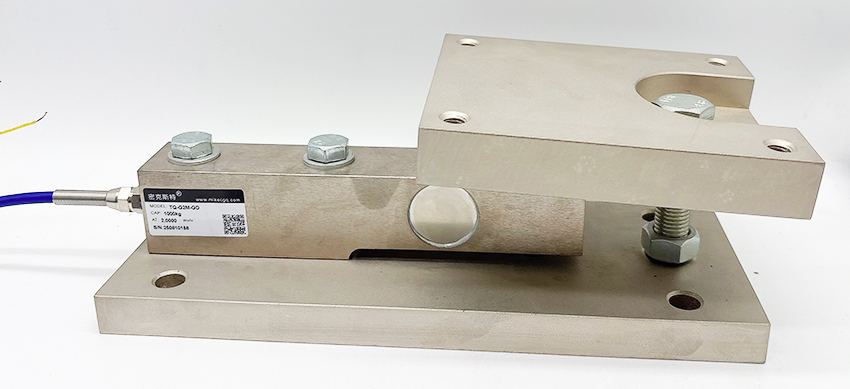

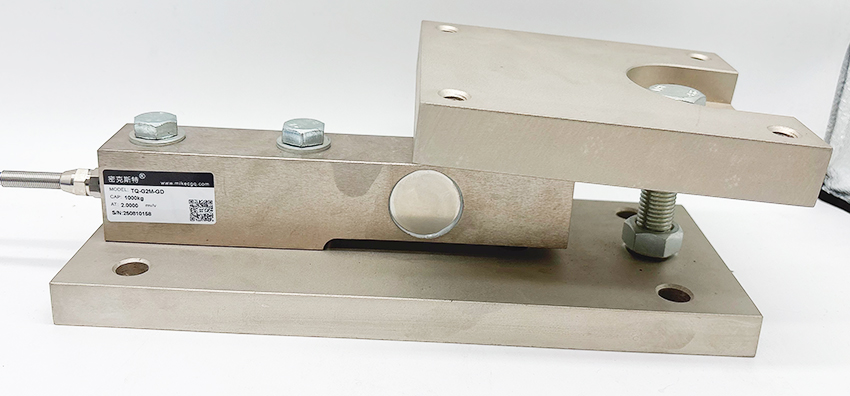

TQ-G2M懸臂梁式傳感器模塊
編號：10159
查看：
發布：2022-12-29
優質合金鋼，可直接安裝在地上或者基礎結構上使用懸臂梁TQ-G2傳感器，支撐螺栓，防止設備顛覆；表面鍍鎳防腐處理，適用于平臺秤、攪拌站、皮帶秤和配料秤等
編號：10159
查看：
發布：2022-12-29
優質合金鋼，可直接安裝在地上或者基礎結構上使用懸臂梁TQ-G2傳感器，支撐螺栓，防止設備顛覆；表面鍍鎳防腐處理，適用于平臺秤、攪拌站、皮帶秤和配料秤等
優質合金鋼，可直接安裝在地上或者基礎結構上使用懸臂梁TQ-G2 傳感器，支撐螺栓，防止設備顛覆；表面鍍鎳防腐處理，適用于平臺秤、攪拌站、皮帶秤和配料秤等
量程：3kN(300kg)、5kN(500kg)、10kN(1t)、20kN(2t)、30kN(3t)、50kN(5t)、80kN(8t)、100kN(10t)、150kN（15t）、200kN（20t）、300kN（30t）

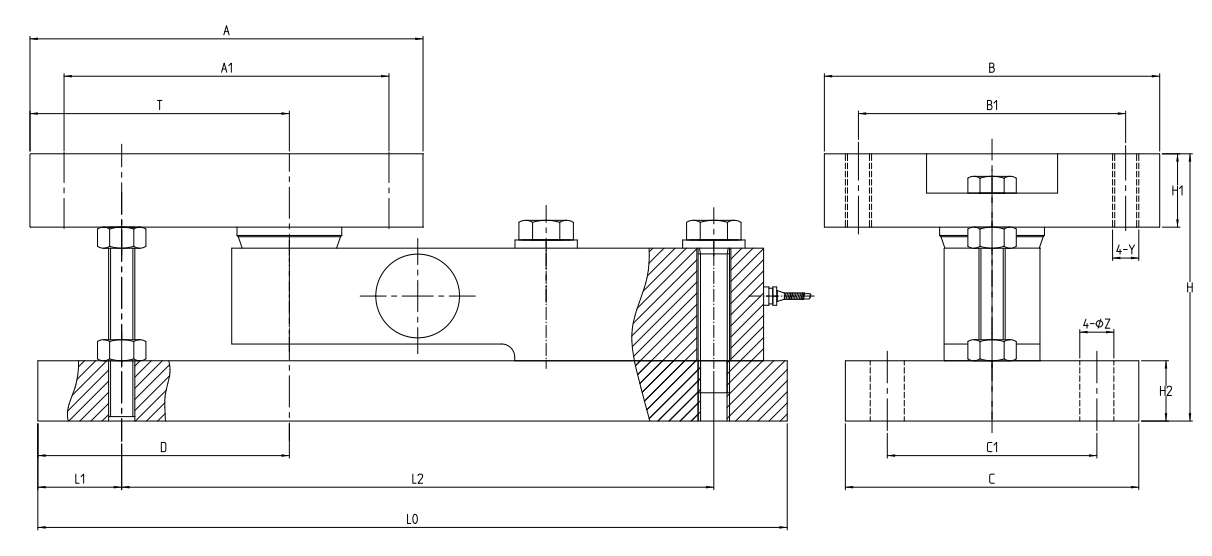

型號 | 量程 | A | A1 | B | B1 | L0 | L1 | L2 | C | C1 | H | H1 | H2 | T | D | Y | Z |
TQ-G2M | 0.3,0.5,1,2,3 | 150 | 124 | 128 | 102 | 286 | 32 | 226 | 112 | 80 | 102 | 28 | 23 | 99 | 96 | M10 | Φ13 |
5,7.5,8 | 178 | 145 | 152 | 120 | 318 | 32 | 257 | 152 | 102 | 129.5 | 38 | 29.5 | 102 | 99 | M16 | Φ17 | |
10 | 184 | 152 | 154 | 122 | 360 | 32 | 295 | 154 | 106 | 168 | 45 | 45 | 108 | 105 | M20 | Φ21 | |
15,20,25 | 220 | 170 | 220 | 170 | 400 | 25 | 350 | 220 | 170 | 213 | 55 | 55 | 115 | 115 | M24 | Φ26 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
